一、系统集成架构

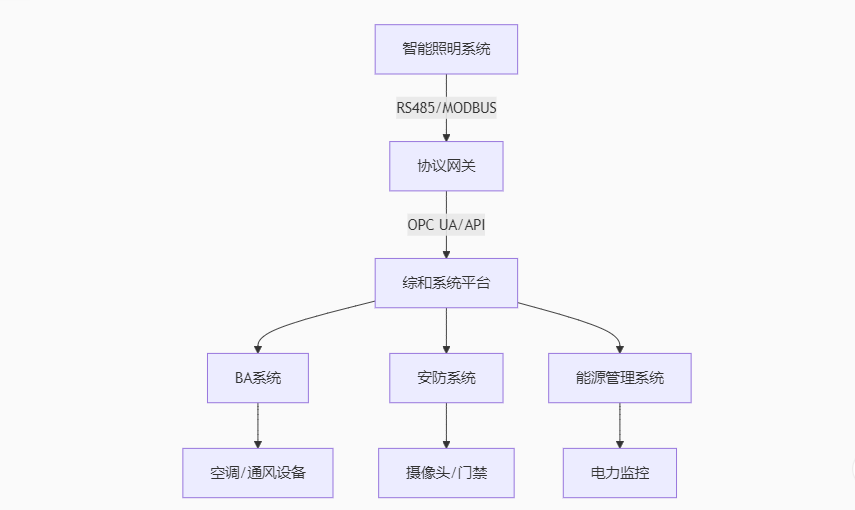

1. 典型拓扑结构

2. 硬件组成

• 关键设备：

• 协议转换网关：如研华ADAM-4561（支持Modbus RTU↔TCP）

• 边缘计算终端：树莓派CM4+RS485 HAT（本地数据处理）

• 智能断路器：监测回路电流（如施耐德Acti9）


• 二、核心集成方式

• 1. 协议级集成

• 目标系统	对接协议	数据映射示例
  楼宇自控BA	BACnet/IP	照明状态→BACnet二进制对象
  能源管理	IEC 104	能耗数据→ASDU类型11（浮点数）
  消防系统	干触点信号	火警信号→强制点亮应急照明




2. 数据交互内容

上行数据（照明→综和系统）：

安防系统触发警戒模式
    三、典型联动场景
1. 与BA系统协同
空调联动：
当照明热量>2kW/m²时，自动降低HVAC送风温度（ΔT=-2℃）
通过照明传感器检测会议室占用率，联动VAV变风量控制

2. 与安防系统协同
触发条件照明动作技术实现
周界报警触发    投射200%亮度至入侵区域    RS485广播+DMX512场景调用
门禁非正常开启    通道灯光红色呼吸效果    Modbus功能码06写保持寄存器
消防报警启动    应急照明100%+导航灯带启动    硬线直连+总线指令双冗余

3. 能源优化联动
需量控制：

matlab
复制
下载
% 基于总用电需量的动态调光算法

    光伏发电优先：
当光伏出力>50kW时，自动提升景观照明亮度（消纳绿电）

四、关键技术实现

1. 时钟同步

• IEEE 1588精确时间协议：

• 照明控制器与综和系统时间差<1ms

• 实现跨系统事件顺序记录（SOE）

2. 安全防护

• 通信加密：

• 采用TLS1.3加密RS485转TCP流量

• 物理隔离：在网关处部署单向光纤隔离器

3. 故障诊断

• 特征分析：

• 电流波形FFT分析（检测LED驱动器故障）






• 总线阻抗监测（诊断线路老化）








• 五、实施步骤

• 接口定义

• 确认各系统通信协议及数据点表（如照明回路1~32对应Modbus地址40001~40032）

• 网关配置

• 协议转换示例（Modbus RTU→BACnet）




1. 联动逻辑测试

• 使用仿真工具（如Modbus Poll+Wireshark抓包验证）

六、常见问题解决方案

七、创新应用案例

上海中心大厦集成实践：

• 联动效果：

• 风力>7级时自动关闭高空景观照明

• 电梯厅灯光颜色随PM2.5浓度变化（蓝→橙→红）

• 节能成果：

• 年节省电费￥86万

• 故障响应时间从4小时缩短至15分钟

•


通过RS485智能照明系统与综和系统的深度集成，可实现从单一照明控制到建筑全系统智能协同的升级，典型项目可实现能耗下降30%~50%，同时大幅提升管理效率和安全水平。关键成功因素在于协议兼容性设计和可靠的联动逻辑验证。
